Технические условия ТУ 32 ЦП 3231-96
ТУ 32 ЦП 3231-96 — это технические условия на устройство заградительное переездное (УЗП), являющееся важным элементом железнодорожной инфраструктуры.
Назначение устройства
УЗП предназначено для:
Состав комплекта
Комплект УЗП включает:
Технические характеристики
Основные параметры:
Варианты исполнения
Типы устройств:
Климатическое исполнение: УХЛ1 по ГОСТ 15150-69, рассчитано на работу при температуре от -60°C до +60°C.
Устройство обеспечивает круглосуточную работу и является обязательным элементом оборудования железнодорожных переездов с автоматической сигнализацией.
ТУ 32 ЦП 3231-96 — это технические условия на устройство заградительное переездное (УЗП), являющееся важным элементом железнодорожной инфраструктуры.
Назначение устройства
УЗП предназначено для:
- Механического ограждения зоны железнодорожного переезда
- Предотвращения несанкционированного въезда транспорта на переезд при закрытом шлагбауме
- Обеспечения возможности выезда транспорта, оказавшегося в зоне переезда после его ограждения
- Обнаружения транспортных средств в зоне крышек при ограждении переезда
- Информирования дежурного работника о техническом состоянии
Состав комплекта
Комплект УЗП включает:

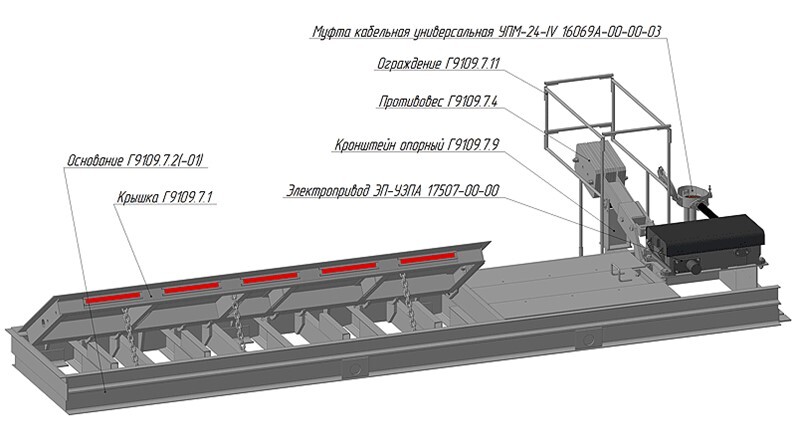

- Четыре устройства заградительных (два правых и два левых)
- Релейные шкафы
- Переездную сигнализацию
- Фундаментные блоки
- Комплект крепежных элементов
Технические характеристики
Основные параметры:
- Потребляемая мощность: 300 ВА
- Время подъема крышки: не более 6 секунд
- Высота подъема крышки: 0,45±0,05 м
- Усилие для принудительного закрывания: 100 кгс
- Ширина перекрываемой проезжей части: 6-10 м
- Габаритные размеры (длинного): 5496×1848×1580 мм
- Габаритные размеры (укороченного): 4496×1848×1580 мм
- Масса (без фундаментных блоков): до 1500 кг
Варианты исполнения
Типы устройств:
- Для ширины проезжей части 8-10 м:
- Г9109.7 (правое)
- Г9109.7-01 (левое)
- Для ширины менее 8 м:
- Г9701.1 (правое)
- Г9701.1-01 (левое)
- Укороченный вариант:
- В9701.1 (правое)
- В9701.1-01 (левое)
Климатическое исполнение: УХЛ1 по ГОСТ 15150-69, рассчитано на работу при температуре от -60°C до +60°C.
Устройство обеспечивает круглосуточную работу и является обязательным элементом оборудования железнодорожных переездов с автоматической сигнализацией.
